PCI Express 型 マルチチャンネル サウンドカード 1x ステレオ出力＆ 4x ステレオ出力 Analog I/O

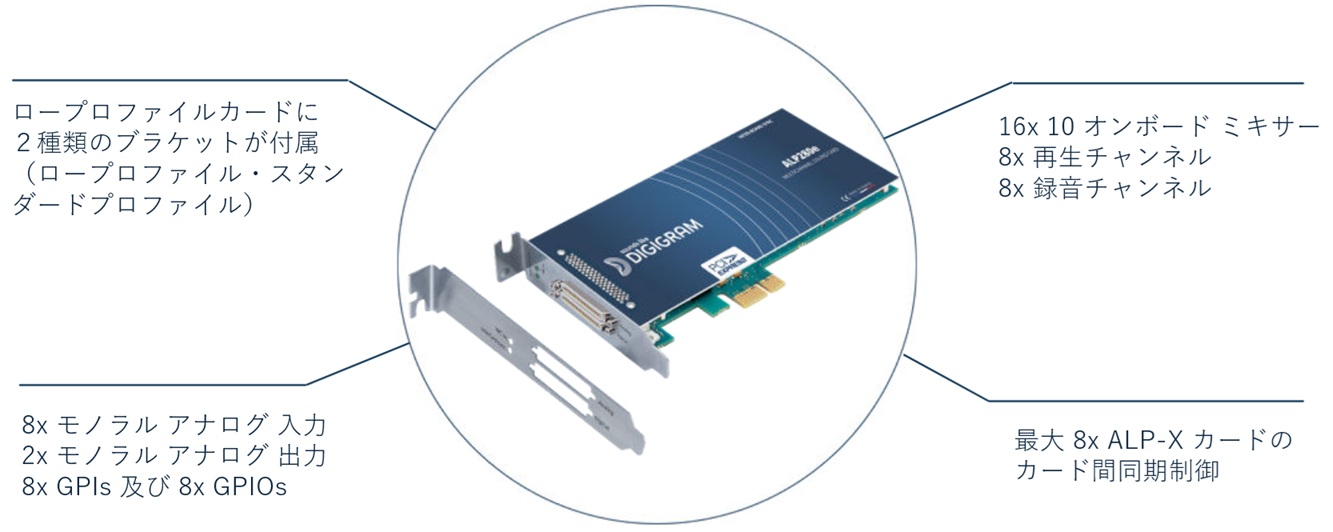

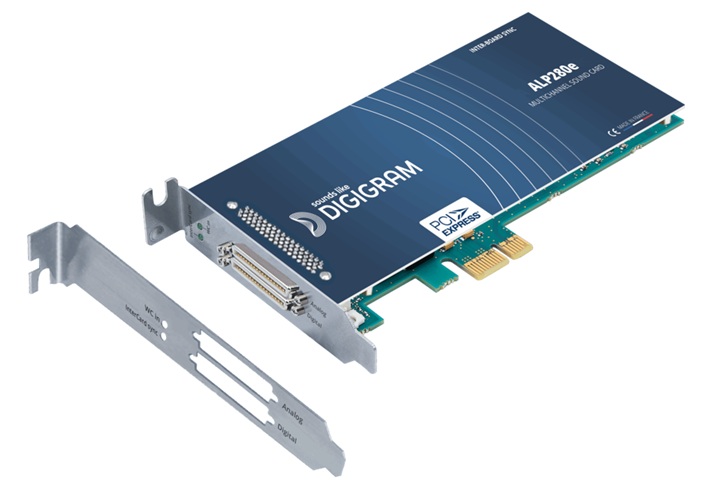

AALP280eは、WindowsおよびLinux*環境下で動作するプロフェッショナル向けPCベースオーディオシステムにおいて、8系統のラインレベルオーディオ入力からのアナログ信号取得を目的に設計されています。この薄型カードはあらゆる課題に対応可能で、オーディオ制作、録音、音声分析といったクリティカルなオーディオ録音アプリケーションにおいて、比類のない信頼性と最高品質を保証します。
ALP280eは、アナログおよびデジタルゲイン調整機能を備えた8つのバランスドアナログライン入力と、8つのGPIOを搭載しています。オンボードのゼロレイテンシーミキサーは、16入力（8アナログ＋8ソフトウェア再生チャンネル）と10出力（2アナログ＋8ソフトウェア録音チャンネル）を備えています。各出力チャンネルは、16入力からの独自のミックスを持っています。
■サイズ
長さ: 168 mm x 高さ: 69 mm x 幅: 20 mm
■フォームファクター
PCIe ロープロファイル
(スタンダード及びロープロファイルブラケット付属)
■拡張バス
PCI Express TM (PCIe TM) x1 (x2, x4, x8, x16 互換)
■対応OS
Windows : Windows 10 および Server 2019 以降
Linux :
■ドライバー
Windows: Asio, Wasapi/DirectSound
Linux: Alsa
■ドライバーパッケージ
１つのドライバーパッケージにて複数のカード及びアプリケーションに対応
■Digigram ALP-X ASIO Settings (Windows版)
・Asio Control Panel: 最大 8x ALP-X カードに対応
(カード間の内部同期に対応)
・ASIO経由で使用するI/Oを選択
(その他はWasapi経由で使用可能）
■Digigram ALP-X Manager (Windows版)
・ ALP-X全製品に対応するユニークなコントロール・パネル
・最大8枚のALP-Xカードを管理
■主な機能
ゼロ・レイテンシーのFPGAベース・ミキサー
入出力レベルの調整
モニタリングやレコーディング前のミキシング
クロックとシンクの選択
GPIOステータス
【入力】
■アナログ
・8x バランス ライン レベル
・A/D コンバーター：24 bits / 192 kHz
・最大レベル/インピーダンス：+24 dBu / >10 kOhms
・可変アナログゲイン： -24 dB から +15 dB (0.5 dBステップ)
・可変デジタルゲイン： -90 dB から +12 dB (0.1 dB ステップ)
■その他
・1x AES11 同期 入力
・1x ワードクロック 同期 入力
・8x GPI 接点
【出力】
■アナログ
・2x サーボバランス ライン出力
・D/A コンバーター： 24 bits / 192 kHz
・最大レベル / インピーダンス： +24 dBu / <100 Ω
・可変デジタルゲイン： -90 dB から +12 dB (0.1 dB ステップ)
■その他
・8x リレーGPOs (0.5 A, 48 VCC)
・1x ワードクロック 出力
入力
A-Weighted: >115 dBA
Unweighted: >112 dB
出力
A-Weighted: >109 dBA
Unweighted: >106 dB
■ THD + Noise
入力: <-96 dB @24 dBu (1 kHz)
出力: <-96 dB @24 dBu (1 kHz)
■ クロストーク
入力
-128 dB @1 kHz / -107 dB @15 kHz
出力
-127 dB @1 kHz / -112 dB @15 kHz
■ チャンネル フェーズ
入力: < 0.01° @1 kHz
出力: < 0.02° @ 1kHz
PCM (8, 16, 24, 32 and 32 float bits), Float IEEE754
■ ブレークアウトケーブル
全長: 1 m
XLRコネクタ：
・アナログ音声入出力用
・AES11 入力用
BNC コネクタ：ワードクロック入出力用
2x D-Sub 25 コネクタ： GPIO用
■カード間同期用コネクタ・ケーブル
■ 内部クロック (kHz)
11.025, 16, 22.05, 24, 32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■ AES11 (kHz)
32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■ ワードクロック 入力 (kHz)
32, 44.1, 48, 64, 88.2, 96, 128, 176.4, 192
■ カード間同期* (インターボードケーブルの利用により、最大 8x ALP-X cカードの同期が可能)
